Инерциальный датчик наклона IMU для геодезических GNSS-приёмников
Инерциальный датчик наклона IMU (Inertial Measurement Unit) — это модуль, встроенный в современное GNSS-оборудование, который позволяет выполнять измерения с компенсацией наклона вехи без использования пузырькового уровня. Технология IMU значительно ускоряет работу в поле и повышает производительность геодезических и строительных задач.
Датчик автоматически определяет угол наклона и компенсирует его в вычислениях координат, обеспечивая точные результаты даже при отклонении вехи от вертикали.
Для каких задач используется IMU
Инерциальный датчик особенно эффективен при выполнении:
-
топографической съёмки;
-
выноса точек в натуру;
-
кадастровых работ;
-
исполнительной съёмки;
-
работ в стеснённых условиях (заборы, фасады, углы зданий);
-
измерений в труднодоступных местах.
Технология позволяет производить замеры быстрее — без постоянного выравнивания вехи по уровню.
Преимущества GNSS-приёмников с IMU
Работа без строгой вертикализации вехи
Оператор может держать веху под углом — система автоматически компенсирует наклон.
Ускорение полевых работ
Сокращается время на установку точки, особенно при массовых измерениях.
Повышение производительности бригады
Меньше остановок и корректировок — выше скорость съёмки.
Стабильность измерений
Современные IMU-модули сохраняют точность даже при динамических перемещениях.
Как работает инерциальный датчик IMU
IMU состоит из:
-
акселерометров;
-
гироскопов;
-
иногда магнитометров.
Система фиксирует пространственное положение приёмника и передаёт данные в вычислительный модуль GNSS-оборудования. Алгоритмы объединяют спутниковые координаты и данные наклона, компенсируя смещение точки измерения.
В отличие от устаревших датчиков наклона с обязательной калибровкой, современные IMU работают без постоянной инициализации и устойчивы к магнитным помехам.
Технические особенности IMU в геодезическом оборудовании
-

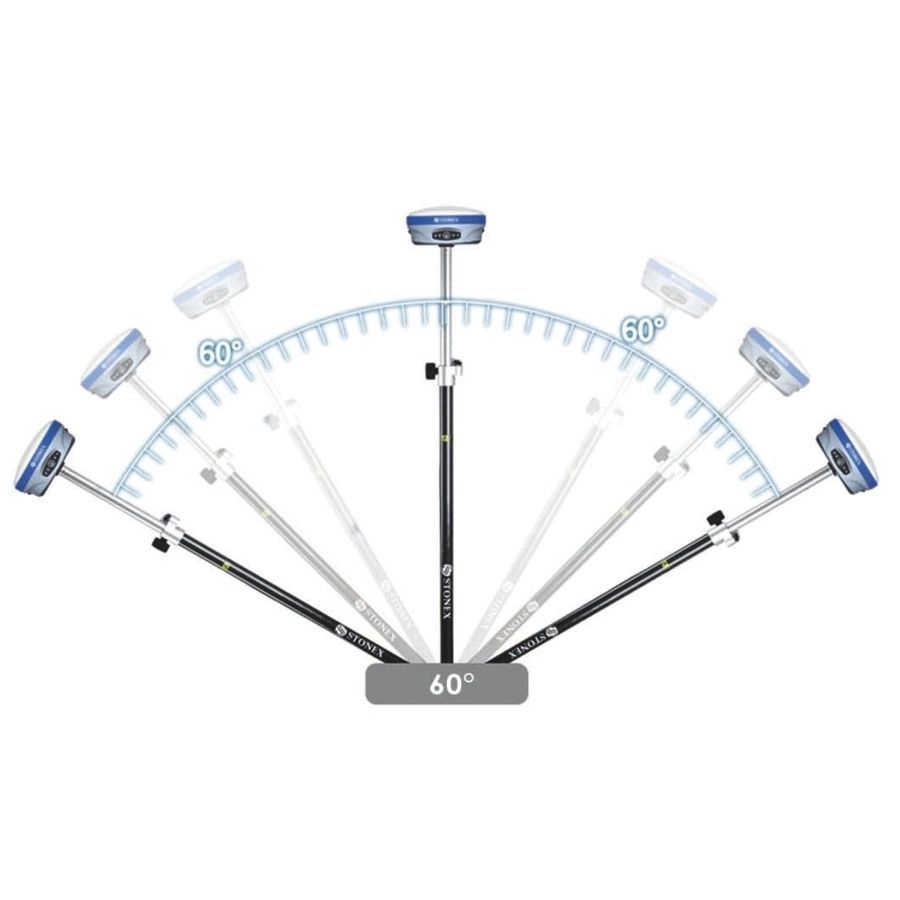

Компенсация наклона до 30–60° (в зависимости от модели)
-
Отсутствие необходимости калибровки перед каждым измерением
-
Устойчивость к вибрациям
-
Поддержка RTK-режима
-
Интеграция с полевыми контроллерами
Точные характеристики зависят от модели GNSS-приёмника.
Почему стоит выбрать оборудование с IMU
Экономия времени
При большом объёме съёмки экономия времени может достигать 20–30%.
Работа в сложных условиях
Узкие проходы, откосы, ограждения — больше не препятствие.
Снижение человеческого фактора
Минимизируются ошибки из-за неправильной установки вехи.
Кому подойдёт решение
-
Геодезическим компаниям
-
Кадастровым инженерам
-
Строительным организациям
-
Дорожным подрядчикам
-
Инженерам ПТО
Часто задаваемые вопросы (FAQ)
Насколько точна компенсация наклона?
Современные IMU-системы обеспечивают высокую точность при соблюдении допустимого угла наклона, указанного производителем оборудования.
Нужно ли калибровать IMU?
Большинство современных решений не требуют регулярной калибровки и автоматически инициализируются при работе.
Работает ли IMU в режиме RTK?
Да. Датчик наклона интегрирован в GNSS-систему и функционирует в RTK-режиме.
Можно ли отключить компенсацию наклона?
В большинстве моделей предусмотрена возможность включения и отключения функции через контроллер.
Подходит ли IMU для кадастровых работ?
Да, при условии соблюдения нормативных требований и допустимых параметров точности.
Если необходимо подобрать GNSS-приёмник с инерциальным датчиком наклона IMU под конкретные задачи — специалисты «ГеоКонтинент» помогут выбрать оборудование, рассчитать конфигурацию и выполнить настройку.
